Panelmonterad SMA-vinkelkontakt
Panelmonterad SMA-vinkelkontakt

Panelmonterad SMA-vinkelkontakt

Lägg i varukorgen

Grundläggande information

    Modell nr: CPC 106

Produktbeskrivning


SMA-kontakter kan visuellt förväxlas med standardhushållet 75 ohm typ F-koaxialkontakt (diametrar: Manlig 7/16 tum (11 mm) cirkulär eller hex, kvinnliga 3/8 tum (9,5 mm) yttre trådar), eftersom det bara finns om en 2 mm skillnad övergripande i specifikationerna. Typ F kan inte kopplas med SMA-kontakter utan användning av en adapter.

En SMA-haneanslutning med standardpolaritet har en centrumstift omgiven av fat med invändiga gängor och standard SMA-honkontakt har en mitthylsa omgiven av ett fat med utvändiga gängor. Liksom med de flesta andra kontakter, motsvarar könsuppdraget sålunda den innersta elektriska komponenten. Det finns även SMP- kontakter med omvänd polaritet ("RP") där stiftet och hylsan byts ut; så att den "manliga" RP- SMA har en mitthylsa omgiven av en invändig gänga och "kvinnan" RP- SMA har en mittstift och en utvändig gängad fat. Se nedan för en mer detaljerad beskrivning.

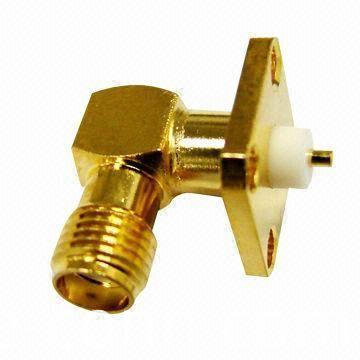

Panelmonterad SMA kvinnlig kontakt höger vinkel


Kropp: mässing med förgyllt

Karakteristisk impedans: 50Ω
Frekvensområde: DC-12.4GHz (flexibel kabel 0-18GHz)
Kontaktmotstånd:
Centrumledare: ≤3mΩ
Yttre ledare: ≤2mΩ
Isolationsresistans: ≥5000MΩ
VSWR rakt:
Flexibel kabel: ≤1,10 + 0,002f
Halvstyv kabel: ≤1,05 + 0,001f
Rak vinklar:
Flexibel kabel: ≤1.20 + 0.003f
Halvstyv kabel: ≤1.10 + 0.001f
Connectorens hållbarhet: ≥500

Tj 241eanz2b895hkpo6vRight Angle Sma Female Panel Mount


Produktkategorier : Anslutningar > RF-kontakter
